Tianjin OuNaiDa Transmissions Technology Co., Ltd. является одним из ведущих производителей и поставщиков реечного механизма для теплиц в Китае. Если вы собираетесь купить высококачественную стойку и шестерню для теплицы, добро пожаловать на дополнительную информацию на нашем заводе. Также доступно индивидуальное обслуживание.

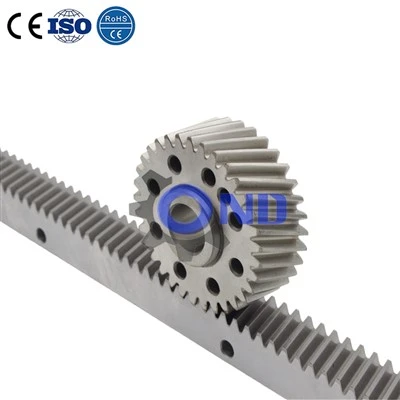

Комплект реек и шестерен для теплицы, сделанный по чертежу

Рейка и сопряженная с ней шестерня производятся вместе на одном предприятии, при этом форма зубьев перед отправкой проверяется как пара. Поставляется для приводных линий вентиляции теплиц в стандартной конфигурации или изготавливается по вашему чертежу или образцу.

Почему набор важнее, чем детали

Реечная и шестерня, купленные отдельно, — это два правильных компонента, которые все же могут не работать вместе. Форма зуба должна согласовываться по модулю, углу давления и профилю. Два поставщика, каждый из которых соответствует своей спецификации, могут изготовить пару, которая зацепляется по кончикам зубьев, а не по боковой поверхности -, и этот отказ не будет обнаружен на стенде. Это проявляется во втором сезоне, когда под ветровой нагрузкой зубы начинают ломаться.

Практическая ценность заказа комплекта заключается в том, что проверка происходит на нашем предприятии, а не на вашей установке. Шестерня сверяется с рейкой, с которой она фактически будет работать, а не с чертежом рейки.

Это имеет большее значение для садоводческих предприятий, чем для большинства промышленных применений, поскольку вид отказа является дорогостоящим, непропорционально дорогим детали. Сорванный зуб стойки на вентиляционном отверстии на крыше означает, что вентиляционное отверстие остается открытым или закрытым, и любое состояние может стоить урожая, прежде чем кто-либо доберется до него по лестнице.

Что включает в себя набор

Комплект реечной передачи - Комплект поставки

Если проекту требуется полная приводная линия, а не только точка преобразования, мы также производим звездочки, роликовые цепи, шкивы ГРМ и ремни ГРМ, составляющие остальную часть.

Производственный процесс

1. Подтверждение геометрии

Прежде чем что-либо разрезать, мы сверяем геометрию зуба с существующими компонентами. Если имеется образец, это прямое измерение; Если существует только чертеж, мы письменно подтверждаем модуль, угол давления и интерфейс вала, прежде чем продолжить. На этом этапе происходит догадка о том, что приводит к появлению деталей, которые прибывают и не подходят.

2. Производство стеллажей

Зубья нарезаются по утвержденному профилю. Для стоек дуговой-формы зубья создаются на готовой кривой, а не формируются в нее впоследствии, что обеспечивает постоянный шаг вдоль сегмента.

3. Производство шестерен

Шестерня изготавливается с теми же зубьями, с отверстием и шпоночной канавкой, обработанными по вашему валу, а не по внутреннему стандарту.

4. Парная проверка

Реечный механизм и шестерня проверяются вместе. Контакт зубьев и люфт оцениваются как совокупность, а не как две отдельные проверки по бумаге.

5. Защита поверхности

Оцинковка наносится после механической обработки. Спецификация покрытия соответствует среде установки - прибрежный и внутренний объект по умолчанию не имеют одинаковых условий.

6. Упаковка

Упаковано с учетом посылки. Если комплект вместе с другими компонентами трансмиссии является частью более крупного консолидированного заказа, упаковка планируется вокруг контейнера, а не по отдельным позициям.

Толерантность и обратная реакция

Люфт – это зазор между сцепляющимися зубьями. Должна существовать - пара с нулевым люфтом, которая схватывается при изменении температуры или прогибе крепления под нагрузкой. Оно также не может быть чрезмерным, иначе створка будет терять ход при каждом повороте, и положение створки перестанет отслеживать контроллер.

Соответствующий люфт зависит от модуля, диапазона рабочих температур и того, насколько точно крепление выдерживает межосевое расстояние. В теплице крепление представляет собой стальную конструкцию, возводимую на месте, поэтому межосевое расстояние варьируется больше, чем на раме машины, и это необходимо учитывать с учетом допуска на люфт.

Мы устанавливаем это значение в соответствии с вашим заявлением, а не на фиксированную цифру. Если на вашем чертеже указано требование к люфту, мы работаем над этим; если нет, мы предложим вариант на основе способа монтажа и подтвердим его перед производством.

Рабочий процесс настройки

Отправьте то, что у вас есть- рисование, образцы или фотографии с размерами по стальной линейке

Подтверждаем геометрию письменно- модуль, количество зубьев, дуга или длина, отверстие, шпоночный паз, расположение отверстий

Котировка опубликованав соответствии с подтвержденной спецификацией, с минимальным заказом и временем выполнения заказа

Первый-пример статьипроизведено на ваше одобрение, если геометрия новая

Вы подходите под образецк фактическому механизму и подтвердите

Серийное производствовыручка по утвержденной статье

Пятый шаг — это тот шаг, который клиенты иногда хотят пропустить, чтобы сэкономить две недели. В новой геометрии мы бы предпочли, чтобы вы не - подгоняли одну деталь, поскольку недопонимание обнаруживается, хотя оно все еще стоит одной детали.

Приложения

Приводные вентиляционные линии на крыше в коммерческих теплицах

Вентиляция боковых стенок в многопролетных садоводческих хозяйствах

Системы привода экранов и штор

Запасные комплекты для механизмов, в которых рейка и шестерня изношены в паре

OEM-поставка производителям тепличного оборудования

Если геометрия вентиляционного отверстия требует дуговой-стойки, а не линейной, см.изогнутые сегменты стойки.

Когда следует заменить оба, а не один

Изношенная рейка, работающая с изношенной шестерней, за тысячи циклов изнашивалась до согласованной пары. При замене только одного профиля новый профиль противопоставляется изношенному, и контакт концентрируется на той части, которая все еще острая. Новый компонент изнашивается быстрее, чем оригинал.

Если оба компонента изношены, замена их комплектом обычно является более коротким путем. Диагностика симптомов, указывающих на это, описана в нашем руководстве пораспространенные неисправности привода вентиляции.

Часто задаваемые вопросы

Вопрос: Можете ли вы изготовить комплект из изношенного образца?
Да, хотя мы измеряем наименее изношенные участки боковой поверхности зуба, а не зону контакта. Там, где шестерня в лучшем состоянии, чем рейка, геометрию берем с шестерни.

Вопрос: Вы также поставляете мотор-редуктор?
Нет. Мы производим компоненты механической передачи - стойки, шестерни, звездочки, цепи, шкивы, ремни, линейные направляющие и шариковые винты. Двигатели поставляются отдельно.

Вопрос: Какие размеры отверстий вы можете обрабатывать?
Отверстие и шпоночная канавка изготавливаются по заказу вашего приводного вала. Отправьте вместе с запросом диаметр вала и размеры шпоночного паза.

Вопрос: Сколько времени занимает подготовка-первого образца статьи?
Зависит от того, существует ли инструмент для геометрии. Подтверждено цитатой, а не приведено как общая цифра.

Вопрос: Может ли комплект быть поставлен вместе с другими деталями трансмиссии в одной поставке?
Да, и обычно это более дешевый маршрут перевозки грузов. Звездочки, цепи, шкивы и ремни производятся на одном предприятии и объединяются в одну партию.

Вопрос: Нужен ли чертеж для заказа?
Нет. Физический образец или фотографии с размерами являются приемлемыми исходными данными. Что мы действительно требуем, так это письменное подтверждение геометрии перед резкой.

Почему источник с нашей фабрики

Обе половинки из одного объекта.Совместимость зубьев проверяется как сборка, что представляет собой вид отказа, возникающий при разделении заказа между двумя поставщиками.

Исходная фабрика, а не торговый посредник.На вопросы геометрии отвечают люди, режущие зубы.

Двадцать лет в компонентах трансмиссии.Шестерни, рейки, звездочки, роликовые цепи, шкивы ГРМ, ремни ГРМ, линейные направляющие и шариковые винты.

OEM и стандартные детали принимаются.Работа по чертежам и образцам здесь рутинная работа.

Доступна первая-одобрительная статья.При использовании новой геометрии вы подтверждаете физическую деталь до начала серийного производства.
